การซ่อมแซมผนังหุ้มด้วยเลเซอร์สำหรับโพรงปั๊มแบบหล่อ คู่มือฉบับสมบูรณ์เกี่ยวกับกระบวนการและการเลือกวัสดุ

การเตรียมการล่วงหน้า-เพื่อให้ได้ผลลัพธ์การหุ้มด้วยเลเซอร์ที่เหมาะสมที่สุด



การซ่อมแซมการหุ้มด้วยเลเซอร์ที่ประสบความสำเร็จเริ่มต้นด้วยการเตรียมพื้นผิวของช่องปั๊มแบบหล่ออย่างพิถีพิถัน ขั้นตอนแรกเกี่ยวข้องกับการทำความสะอาดอย่างละเอียดโดยใช้น้ำยาขจัดคราบน้ำมันทางอุตสาหกรรมและเทคนิคการขัดถูเพื่อขจัดสิ่งปนเปื้อนทั้งหมด รวมถึงน้ำมัน จาระบี สนิม และสารเคลือบที่มีอยู่ ช่วยให้มั่นใจได้ถึงการยึดเกาะที่เหมาะสมระหว่างพื้นผิวและวัสดุหุ้ม หลังการทำความสะอาด การอุ่นเครื่องอย่างแม่นยำมีความสำคัญอย่างยิ่งในการลดความเครียดจากความร้อนและป้องกันการแตกร้าวในระหว่างกระบวนการสะสม ระบบอุ่นความร้อนทางอุตสาหกรรมจะค่อยๆ เพิ่มอุณหภูมิของส่วนประกอบเป็นประมาณ 200 องศา ทำให้เกิดสภาวะที่เหมาะสมที่สุดสำหรับการโต้ตอบของวัสดุด้วยเลเซอร์- ขั้นตอนการเตรียมการจะสิ้นสุดด้วยการทดสอบแบบไม่ทำลาย-เพื่อระบุข้อบกพร่องใต้พื้นผิวที่อาจส่งผลต่อคุณภาพการซ่อมแซม ระเบียบวิธีการเตรียมการที่ครอบคลุมนี้วางรากฐานสำหรับความสำเร็จในการหุ้มด้วยเลเซอร์ ทำให้มั่นใจได้ว่าช่องปั๊มจะตรงตามข้อกำหนดทางเรขาคณิตและโลหะวิทยาทั้งหมดสำหรับการบริการส่งคืน

กลยุทธ์การเลือกวัสดุสำหรับการใช้งานในโพรงปั๊ม



การเลือกวัสดุหุ้มที่เหมาะสมถือเป็นจุดตัดสินใจที่สำคัญในโครงการฟื้นฟูโพรงปั๊ม โลหะผสมที่มีนิกเกิล-มีอิทธิพลเหนือการใช้งานที่ต้องการความต้านทานการกัดกร่อนเป็นพิเศษในสภาพแวดล้อมการประมวลผลทางเคมี ในขณะที่โลหะผสมที่มีพื้นฐานจากโคบอลต์-นั้นดีเยี่ยมในสถานการณ์ที่อุณหภูมิสูง-ซึ่งมีความท้าทายในการสึกหรอและการกัดกร่อนรวมกัน โลหะผสมที่มีธาตุเหล็ก-เป็นโซลูชันที่คุ้มค่า-สำหรับสภาวะการสึกหรอแบบเสียดสีโดยไม่ต้องสัมผัสสารเคมีมากนัก นอกเหนือจากองค์ประกอบพื้นฐานแล้ว คุณลักษณะของผง รวมถึงการกระจายขนาดอนุภาค ความสามารถในการไหล และสัณฐานวิทยาของทรงกลม ส่งผลกระทบอย่างมีนัยสำคัญต่อประสิทธิภาพการสะสมและคุณภาพการเคลือบขั้นสุดท้าย กระบวนการเลือกต้องพิจารณาพารามิเตอร์การทำงานเฉพาะของปั๊ม ได้แก่ ตัวกลางของเหลวที่กำลังจัดการ อุณหภูมิในการทำงาน สภาวะแรงดัน และปริมาณอนุภาคที่มีฤทธิ์กัดกร่อน วิธีการเลือกวัสดุที่เป็นระบบนี้ช่วยให้มั่นใจได้ว่าการเคลือบด้วยเลเซอร์-จะมอบประสิทธิภาพสูงสุดตลอดอายุการใช้งานของปั๊ม

อุปกรณ์หุ้มด้วยเลเซอร์และพารามิเตอร์กระบวนการ



ระบบหุ้มด้วยเลเซอร์สมัยใหม่สำหรับการซ่อมแซมช่องปั๊มผสมผสานส่วนประกอบขั้นสูงหลายอย่างเพื่อให้มั่นใจถึงผลลัพธ์ที่แม่นยำและทำซ้ำได้ เลเซอร์ไฟเบอร์กำลังสูง-โดยทั่วไปจะมีกำลังตั้งแต่ 2-6 kW เป็นแหล่งพลังงาน ในขณะที่ระบบป้อนผงที่แม่นยำจะให้การไหลของวัสดุที่สม่ำเสมอไปยังหัวสะสม ระบบการจัดการด้วยหุ่นยนต์ช่วยให้ครอบคลุมเรขาคณิตภายในที่ซับซ้อนได้ โดยมักจะรวมเอาระบบการมองเห็นสำหรับการตรวจสอบกระบวนการ-แบบเรียลไทม์ พารามิเตอร์การหุ้มด้วยเลเซอร์ที่สำคัญ ได้แก่ กำลังเลเซอร์ (โดยทั่วไปคือ 1.5-3.5 kW) ความเร็วการเคลื่อนที่ (5-20 มม./วินาที) อัตราการป้อนผง (15-40 กรัม/นาที) และอัตราส่วนการทับซ้อน (30-50%) จะต้องได้รับการปรับปรุงให้เหมาะสมสำหรับรูปทรงของช่องปั๊มเฉพาะแต่ละแบบและการผสมผสานวัสดุ ระบบขั้นสูงรวมการควบคุมแบบวงปิดโดยใช้ไพโรมิเตอร์และกล้อง เพื่อรักษาคุณลักษณะของบ่อหลอมที่สอดคล้องกันตลอดกระบวนการสะสม วิธีการใช้อุปกรณ์แบบผสมผสานนี้ช่วยให้สามารถคืนช่องปั๊มให้เป็นข้อกำหนดเฉพาะดั้งเดิมพร้อมคุณสมบัติพื้นผิวที่ได้รับการปรับปรุง

ลักษณะการทำงานและการตรวจสอบคุณภาพ



การเคลือบด้วยเลเซอร์-บนโพรงปั๊มแสดงคุณสมบัติทางกลและโลหะวิทยาที่เหนือกว่าเมื่อเปรียบเทียบกับพื้นผิวการหล่อแบบเดิม คุณลักษณะการแข็งตัวอย่างรวดเร็วจะสร้างโครงสร้างจุลภาคที่ละเอียดและเป็นเนื้อเดียวกัน โดยมีค่าความแข็งโดยทั่วไปอยู่ระหว่าง 45-65 HRC ซึ่งช่วยเพิ่มความต้านทานต่อการเสียดสีได้อย่างมาก ความแข็งแรงในการยึดเกาะทางโลหะวิทยาเกิน 350 MPa ช่วยขจัดความเสี่ยงในการแยกตัวภายใต้ความเครียดจากการปฏิบัติงาน การตรวจสอบคุณภาพการหุ้มหลัง-ประกอบด้วยการตรวจสอบมิติโดยใช้การสแกนด้วยเลเซอร์ ตามด้วยการตรวจสอบแบบไม่ทำลาย รวมถึงการทดสอบการแทรกซึมของสีย้อมและการทดสอบอัลตราโซนิกเพื่อยืนยันความสมบูรณ์ของการเคลือบ การตกแต่งพื้นผิวขั้นสุดท้ายด้วยการเจียรหรือการลับคมจะทำให้ได้ความหยาบของพื้นผิวที่ต้องการ (โดยทั่วไปคือ Ra 0.4-1.6 μm) เพื่อประสิทธิภาพไฮดรอลิกสูงสุด การบูรณะที่เสร็จสมบูรณ์แสดงให้เห็นถึงคุณลักษณะด้านประสิทธิภาพที่มักจะเหนือกว่าข้อกำหนดจำเพาะของอุปกรณ์ดั้งเดิม ทำให้มีอายุการใช้งานที่ยาวนานขึ้นภายใต้สภาวะการปฏิบัติงานที่มีความต้องการในการใช้งานทางอุตสาหกรรมต่างๆ

ส่วนประกอบอุปกรณ์เลเซอร์



เครื่องไฟเบอร์เลเซอร์

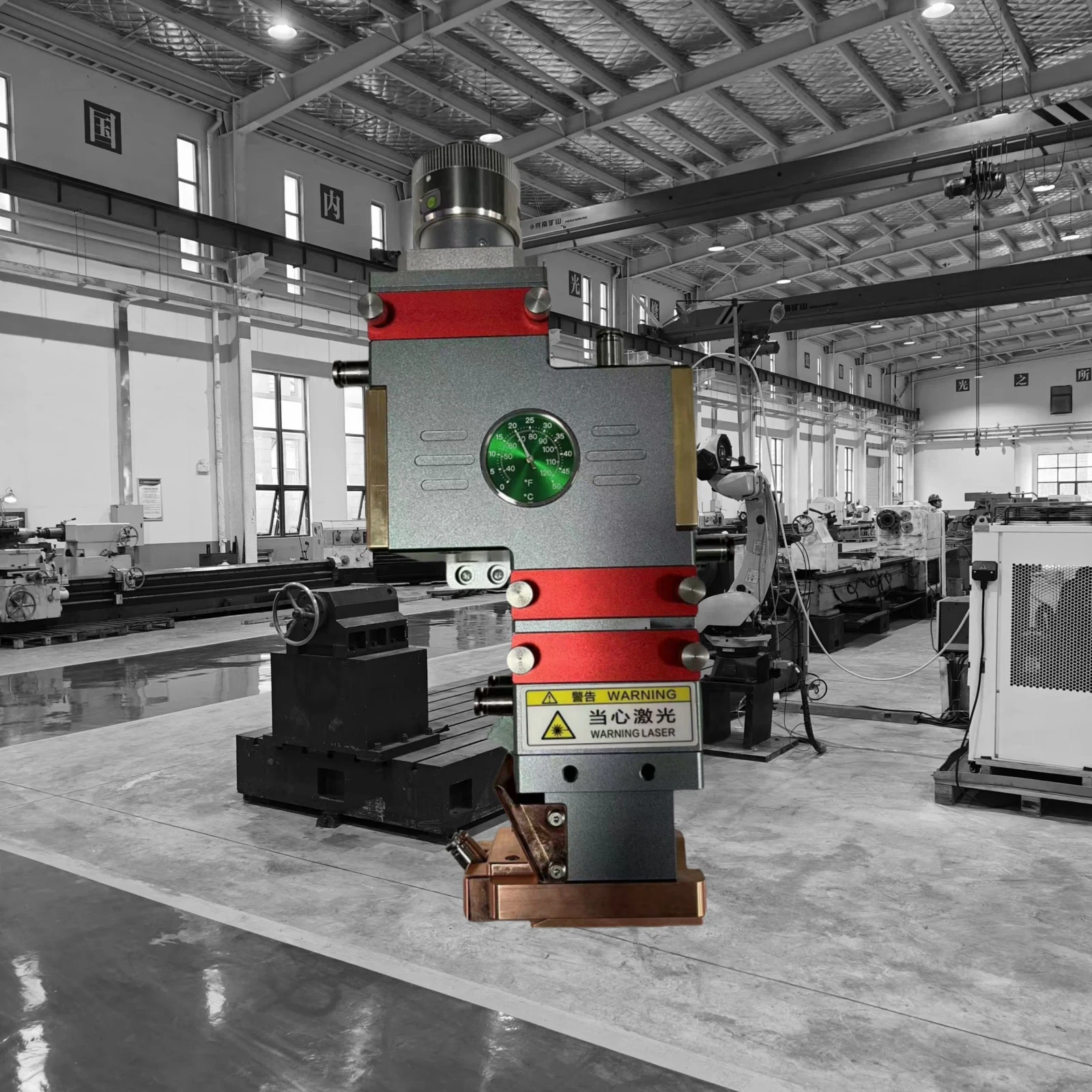

หัวหุ้มด้วยเลเซอร์

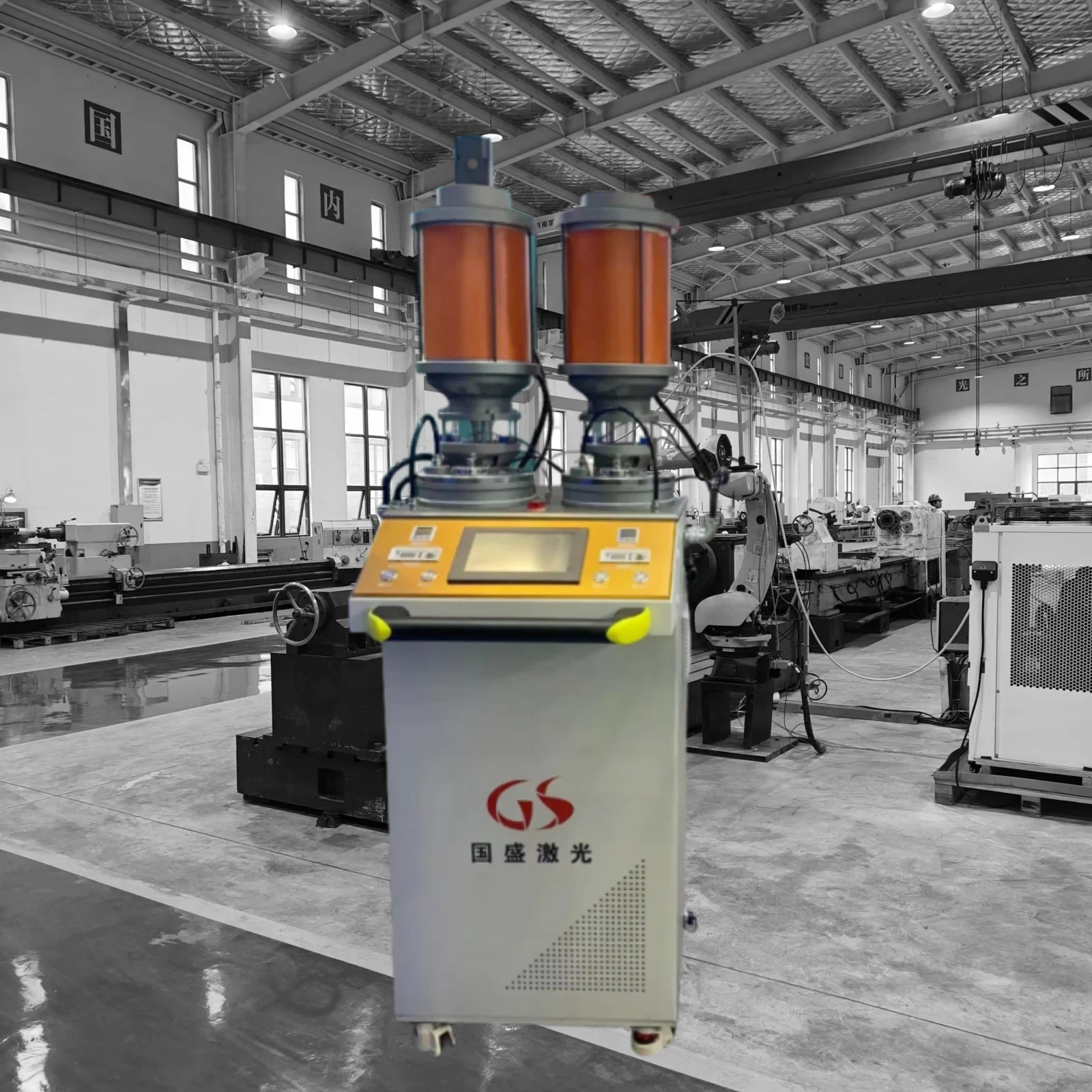

เครื่องป้อนผง

หัวชุบแข็งด้วยเลเซอร์

การใช้งานทางอุตสาหกรรมและคุณประโยชน์จากการนำไปปฏิบัติ

เทคโนโลยีการซ่อมแซมหุ้มด้วยเลเซอร์พบการใช้งานอย่างกว้างขวางในอุตสาหกรรมต่างๆ ที่เกี่ยวข้องกับการเสื่อมสภาพของช่องปั๊ม ในการปฏิบัติงานด้านน้ำมันและก๊าซ ปั๊มหอยโข่งหมุนก้นหอยเพื่อจัดการของเหลวที่มีฤทธิ์กัดกร่อน จะเห็นการยืดอายุการใช้งาน 300-500% หลังจากการหุ้มด้วยเลเซอร์ด้วยคอมโพสิตทังสเตนคาร์ไบด์ โรงงานแปรรูปทางเคมีใช้การหุ้มโลหะผสมนิกเกิล-เพื่อต่อสู้กับการเสื่อมสภาพจากการกัดกร่อนในปั๊มสูบจ่ายกรด- การใช้งานทางทะเลจะได้รับประโยชน์จากการสะสมของโลหะผสมโคบอลต์-ในส่วนประกอบของปั๊มน้ำทะเลภายใต้สภาวะการกัดกร่อน- เทคโนโลยีนี้แสดงให้เห็นถึงคุณค่าเฉพาะสำหรับชุดประกอบปั๊มที่มีต้นทุนสูง ซึ่งการเปลี่ยนทดแทนจะเกี่ยวข้องกับค่าใช้จ่ายจำนวนมากและการหยุดทำงานที่ขยายออกไป นอกเหนือจากการซ่อมแซมแล้ว การหุ้มด้วยเลเซอร์ยังช่วยเพิ่มประสิทธิภาพของส่วนประกอบด้วยการใช้โลหะผสมที่เหนือกว่าซึ่งไม่สามารถทำได้ในกระบวนการหล่อแบบดั้งเดิม เทคโนโลยีอเนกประสงค์นี้มอบความได้เปรียบทางเศรษฐกิจอย่างมากด้วยต้นทุนการบำรุงรักษาที่ลดลง อายุการใช้งานของส่วนประกอบที่ยาวนานขึ้น และลดการหยุดชะงักของการผลิตทั่วทั้งภาคอุตสาหกรรมให้เหลือน้อยที่สุด
